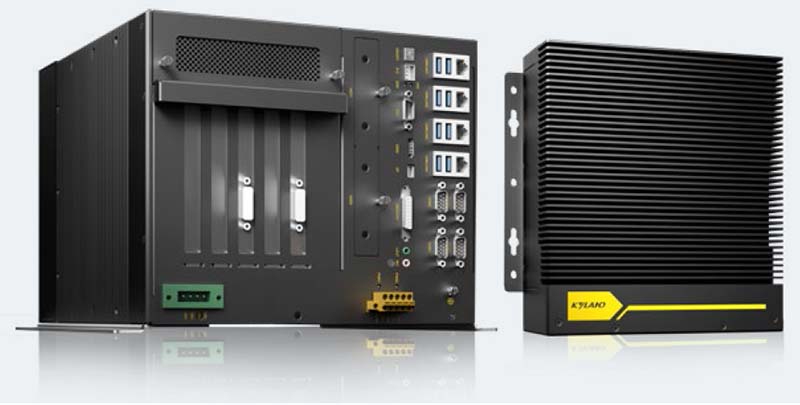

NewPre310x AI边缘控制器
高可靠工业设计
●专属设计散热型材、采用优质导热材料，无风扇设计， 保证 -40~60°C的工业宽温设计
●符合 EMC 三级，IP40 防护等级，满足严苛工业应用场景要求
强大可扩展系统
●搭载Intel 高性能八代或九代酷睿处理器
●支持大算力独立显卡，最大支持300W，最大支持显卡长300mm，可兼容市面绝大多数低、中、高档显卡
●丰富IO 接口: 4 x 100/1000BASE-T(X),RJ45，HDMI，VGA，DP，8 x USB3.0，2 x RS232，2 x RS485，2 x CAN，8xDI,8xDO
●提供PCIe x16、PCIe x1 扩展插槽，支持4G/5G/WIFI 扩展， 满足多种连接要求
工业控制
●预装图形化控制开发平台MaVIEW，支持IEC61131-3， 支持C++、MatLab/Simulink
●强实时保障，支持运动控制，支持CANopen, Modbus
RTU, Modbus TCP, EtherCAT, EtherNet/IP, Profinet, AUTBUS, 支持自定义的串口/CAN/TCP 协议，OPC UA、MQTT 等常用工业通信协议
视频监控
●支持接入符合ONVIF、RTSP 协议及众多主流厂商的网络 摄像机，可接入64 x 高清网络视频
●集成NVR，支持4 x 4K 高清网络视频的预览、存储与回放; 支持4K/8K 高清分辨率输出
视觉分析
●支持4 x 工业GigE Vision 视频
●最大支持624 Tops 算力，用于AI 计算
●支持视觉分析与控制业务深度融合，机器视觉算法作为 一个标准功能库与控制开发平台统一，有效确保数据通讯实时性和稳定性
边缘计算
●支持数据采集、数据存储、模型分析等大数据处理， 兼容基于Windows / Linux 的第三方应用，支持边缘微云， 边云协同
| 硬件核心配置 | ||
| CPU | Intel 酷睿八/九代or插座式（LGA1151） | |
| 内存 | 双插槽设计，最高支持64GB。 | |
| 存储 |
1 x mSATASSD 固态硬盘 1 x SATA 2.5 英寸可抽拉硬盘盒扩展 1 x M.2（NVMe）硬盘扩展 |
|
| GPU | 板载Intel® UHD Graphics 630 | |
| 接口 | ||
| 网口 | 4 x 100/1000BASE-T(X)，RJ45接口，支持PCIe模块扩展 | |
| USB | 8 x USB3.0，支持PCIe 模块扩展USB接口 | |
| 串口 | 4 x DB9，2 x RS-232，2 x RS485，隔离，支持PCIe 模块扩展 | |
| I/O（选配） | 8 x DI、8 x DO，隔离，支持PCIe 模块扩展 | |
| CAN（选配） | 2 x CAN，支持PCIe 模块扩展 | |
| 显示接口 | 板载1 x HDMI，1 x VGA，1 x mini DP | |
| 音频接口 | 1 x Mic in，1 x Line out | |
| 扩展槽 |
1 x miniPCIe插槽，支持4G/WIFI/mSATA 2 x M.2插槽，支持5G和NVME/SATA硬盘 1 x PCIe x16插槽、1 x PCIe x4插槽（NewPre3102） |
|
| 指示灯 | ||
| 系统运行指示灯 | HDD，ERR | |
| 以太网口指示灯 | Link/ACT | |
| 电源 | ||
| 输入电压 | 12VDC | |
| 接入端子 | 4 芯5.08mm 间距插入式端子 | |
| 功耗 | 主机功耗<80W，显卡独立供电 | |
| 机械结构 | ||
| 外壳 | 金属 | |
| 防护等级 | IP40（主机） | |
| 尺寸mm |
NewPre3101：220 x 85 x 250（W x H x D）； NewPre3102：220 x 185 x 320（W x H x D）； |
|
| 整机重量 |
5.7Kg(NewPre3101) 9.5Kg(NewPre3102) |
|
| 安装方式 | 平面固定安装，壁挂式安装 | |
| 散热 |
NewPre3101：自然冷却, 无风扇 NewPre3102：主机无风扇，显卡风扇散热 |
|
| 环境 | ||
| 工作温度 | -40~60℃（主机） | |
| 存储温度 | -40~85℃ | |
| 湿度 | 5 ～ 95% 无凝露 | |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMC |
IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
|
| 机械 |
IEC60068-2-6（振动） IEC60068-2-27（冲击） IEC60068-2-32（自由跌落） |
|
| 操作系统 | 工业互联网操作系统Intewell |
支持多个实时、非实时系统同时隔离运行 实时系统与非实时系统之间内存隔离、硬盘资源隔离 高实时系统，事件响应时间2us，最短循环计算周期50us 提供内部虚拟通道用于实时系统与非实时系统之间通信 支持主流Windows/Linux桌面系统 |
| 控制功能 | ||
| 控制编程平台MaVIEW |
提供工业控制编程平台MaVIEW 支持IEC61131-3编程语言ST,LD,FBD 支持高级语言如C++,Matlab/Simulink 统一的控制编程平台，包含虚拟化配置，算法组态，KySCADA组态 |
|
| 运动控制 |
支持符合PLCopen规范的单轴、电子凸轮、电子齿轮、多轴运动控制算法； 支持多种伺服、步进电机控制。标准EtherCAT伺服，如松下MINAS A6B系列、禾川X3T系列、汇川SV660N系列；脉冲型伺服，如三洋RS2A系列、汇川SV660P系列；支持CANopen及Modbus TCP/RTU协议步进电机产品 |
|
| 通信功能 | 对下协议支持 |
CANopen Modbus RTU Master/Slave模式 Modbus TCP Slave模式 EtherCAT Master Ethernet/IP Profinet AUTBUS 支持自定义的串口、CAN、TCP协议 |
|
NewPre3101 NewPre3102 |
- |
X |
- |
configuration |
- |
Ports |
Serial Number |
Special |
|
I |
|
II |
III |
IV |
V |
VI |
|
I. Basic type designation: NewPre3101：Without PCIE extensibility NewPre3102：With PCIe x16,PCIe x4 |
|
II. CPU: I7-8700T: I7-8700T CPU I7-9700: I7-9700T CPU |
|
III. configuration: M5D3W0: 32GB memory,1TB Solid State Disk, M5D3W5: 32GB memory,1TB Solid State Disk, support 5G |
|
IV. Ports: 0404:4 x Networks,4 x Serial ports 0404C2: 4 x Networks,4 x Serial ports,2 x CAN |
|
V. Serial Number: A:CCC type U:CE type |
|
VI. Special 16DIO:8 x DI,8 x DO |
|
主机典型型号 |
说明 |
|
NewPre3101-I7-9700-M5D3W0-0404A |
I7-9700 处理器，32GB 内存，1TB 硬盘 |
|
NewPre3101-I7-9700-M5D3W5-0404A |
I7-9700 处理器，32GB 内存，1TB 硬盘，支持 5G |
|
NewPre3102-I7-9700-M5D3W0-0404A |
I7-9700 处理器，32GB 内存，1TB 硬盘，支持显卡扩展 |
|
NewPre3101-I7-8700T-M5D3W0-0404A |
I7-8700T 处理器，32GB 内存，1TB 硬盘 |
|
NewPre3101-I7-8700T-M5D3W5-0404A |
I7-8700T 处理器，32GB 内存，1TB 硬盘，支持 5G |
|
NewPre3102-I7-8700T-M5D3W0-0404A |
I7-8700T 处理器，32GB 内存，1TB 硬盘，支持显卡扩展 |
扩展卡选型说明
|
槽 1 可选模块 |
|
|
NM-GTX1050Ti |
GPU扩展卡，GTX1050Ti，PCIe x16 |
|
NM-RTX3080 |
GPU扩展卡，RTX 3080，PCIe x16 |
|
NM-GTX1660S |
GPU扩展卡，GTX 1660super，PCIe x16 |
|
NM-GTX1660 |
GPU扩展卡，GTX 1660，PCIe x16 |
|
NM-RTX3060 |
GPU扩展卡，RTX 3060，PCIe x16 |
|
槽 2~5 可选模块 |
|
|
NM-4ETH |
以太网扩展卡，4 x 100/1000BASE-T(X)，RJ45，PCIe x1 |
