NewPre3200模组化智能控制器
东土科技全新模组化智能控制器NewPre3200，采用工业级设计，高可靠性，高灵活性，支持本地扩展IO模块以及通信模块，可以灵活适应不同工业现场应用。
NewPre3200基于Intel x86处理器，搭载高效实时控制开发工具MaVIEW，整合多种工业级现场应用，实现生产全生命周期流程安全、可靠、高效运转。
小型化极致效能
●高效无风扇散热设计，保证 -40~70℃的工业宽温设计
●符合 EMC 三级，IP40 防护等级，满足严苛工业应用场景要求
●155mm x 100mm x 90mm 尺寸适合单手导轨安装操作
灵活模块扩展
●提供拼接端子，可扩展 KYIO 模块，包括 RCM,DI,DO,AI,AO,RTD,PI,PO 等模块
●支持 4G/5G/WIFI 扩展，满足多种连接要求
简约融合
●一台智能控制器替代传统方案的控制器 + 入门视觉机器视觉工控机+HMI 工控机+ 边缘计算网关等设备，减少现场系统设备数量，减少系统占地面积，系统耗电
●预装 Intewell 操作系统，提供操作系统内部虚拟数据总线，支持机器视觉、工业 AI、PLC、运动控制、人机监控、5G 等多种实时与非实时多业务融合
●预装图形化控制开发平台 MaVIEW，支持 IEC61131-3，支持 C++、MatLab/Simulink
●强实时保障，支持最小 50us 的循环时间以适应高实时控制
●支持运动控制，支持 PLCopen 单轴管理，单轴运动，多轴电子齿轮耦合，电子凸轮，挺杆等功能 , 支持多轴空间圆弧，空间直线插补
●支 持 CANopen, Modbus RTU, Modbus TCP, EtherCAT,EtherNet/IP, Profinet, AUTBUS, 支持自定义的串口 /CAN/TCP 协议，OPC UA、MQTT 等常用工业通信协议
●支持双机热备冗余，冗余切换时间小于两倍运算周期，有效保障控制系统稳定运行
●兼容 Window/Linux 桌面操作系统，可支持第三方应用
| 硬件核心配置 | ||
| 处理器 | Intel 八代酷睿I7/I5处理器 | |
| 内存 | 8/16GB DDR4 | |
| 存储 | 标配 128GB CFast，支持加装 mSATA 硬盘 | |
| 掉电保持存储区 | 64KB 可选 | |
| 接口 | ||
| 显示接口 | 1 x HDMI，支持1080P | |
| USB | 2 x USB2.0, 2 x USB3.1 | |
| 以太网 | 4 x 100/1000BASE-T，RJ45，i350 | |
| 串口 | 位于电源模块，1 x RS232，1 x RS485 | |
| 扩展槽 | 位于电源模块右侧，支持东土KYIO-H 模块 | |
| 指示灯 | ||
| 电源指示灯 | PWR1,PWR2 | |
| 系统指示灯 | RUN,ERR | |
| 以太网口指示灯 | Link/ACT | |
| 电源 | ||
| 输入 | 24VDC(18 ~ 36 VDC)，端子式，支持电源隔离，支持冗余输入 | |
| 输出 | 直流24VDC,12VDC, 背板总线 | |
| 主机功耗 | <50W | |
| 指示灯 | 24V_1,24V_2 | |
| 机械结构 | ||
| 机械结构 | 铝质外壳 | |
| 防护等级 | IP40 | |

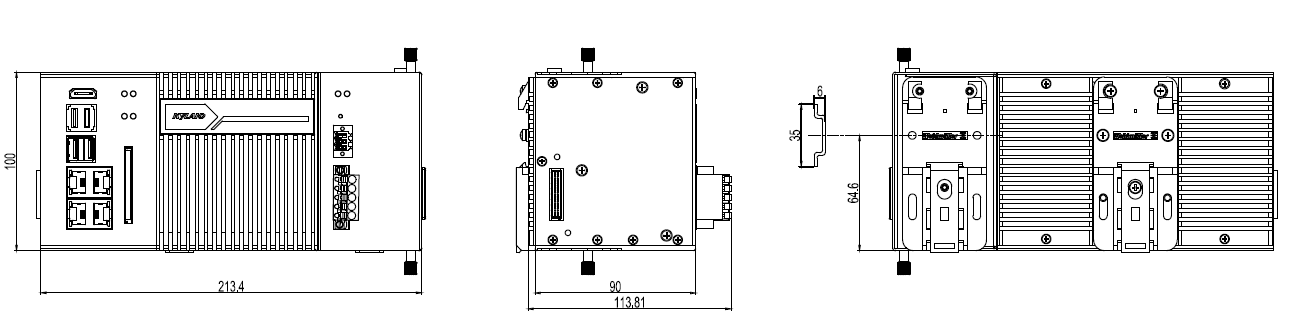

| 尺寸 | 计算模块：155 x 100 x 90（W x H x D） 电源模块：58 x 100 x 90（W x H x D） |
|
| 整机重量 | 2.5kg | |
| 安装方式 | 导轨式安装 | |
| 散热 | 无风扇设计 | |
| 环境 | ||
| 工作温度 | -40~70℃ | |
| 存储温度 | -40~85℃ | |
| 湿度 | 5 ～ 95% 无凝露 | |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
|
| 机械 | IEC60068-2-6（振动） IEC60068-2-27（冲击) IEC60068-2-32（自由跌落） |
|
| 操作系统 | Intewell操作系统 | 预装自主Intewell操作系统； 实时内核事件响应时间2us，最短循环计算周期50us； 提供内部虚拟通道用于实时控制内核与桌面系统之间通信； 非实时内核支持主流Windows，Linux桌面系统； |
| 通信功能 | ||
| 对下协议支持 | CANopen Modbus RTU Master/Slave模式 Modbus TCP Slave模式 EtherCAT Master Ethernet/IP AUTBUS 西门子PPI、西门子S7协议、Profinet Fanuc的FOCAS通信协议 欧姆龙PLC通信协议：PLC_OMRON_HOSTLINK协议 支持自定义的驱动程序，可编程 |
|
| 对上协议支持 | 支持MQTT协议，可无缝对接东土AHM云、阿里云等主流MQTT平台或MQTT服务器。 支持OPC UA Server |
